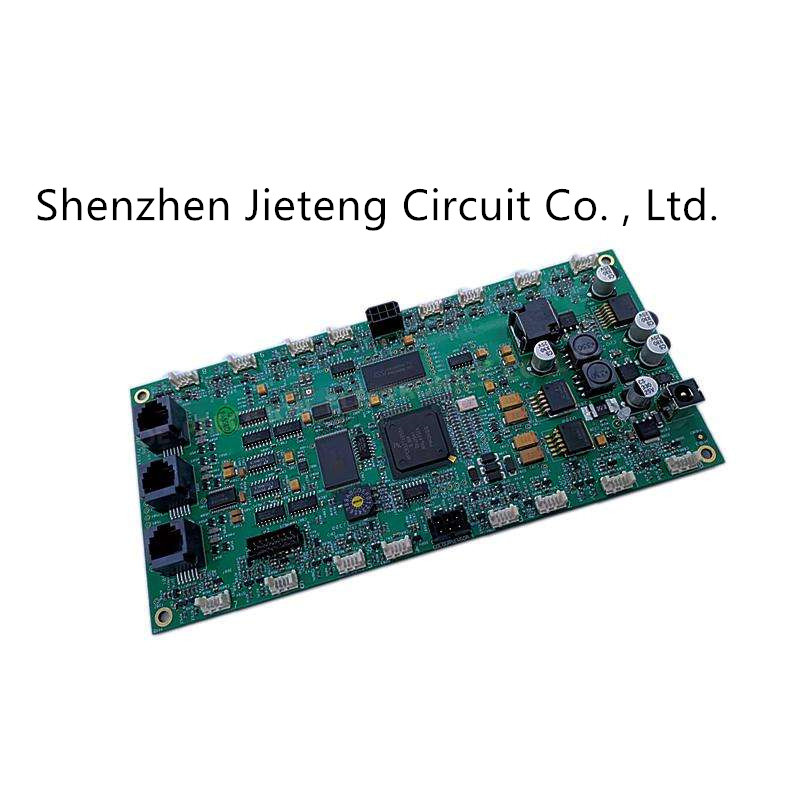

OEM 18um-70umの適用範囲が広いプリント基板PCBアセンブリ

  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
  • OEM 18um-70um Flexible Printed Circuit Board PCB Assembly
起源の場所 広東省、中国
ブランド名 JIETENG
証明 ISO/TS16949/RoHS/TS16949
モデル番号 ロジャース FR4
最小注文数量 交渉可能
価格 negotiable
パッケージの詳細 空白のカートンの真空のパッキング
受渡し時間 5-8幾日配達
支払条件 交渉可能
供給の能力 1年ごとの150000の平方メートル/平方メートル

無料サンプルとクーポンについては、私に連絡してください。

whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
板厚さ 1.6mm 基材 CEM-1
最少行送り 0.2mm はんだマスクの色 緑
試験サービス E-テスト PCBの標準 IPC-A-610D
ハイライト

18um適用範囲が広いプリント基板

,

70um適用範囲が広いプリント基板

,

18umプリント回路実装品
メッセージ
製品の説明

PCB板製造業者は多層印刷配線基板を組み立てる

必要な細部
タイプ:
家電のpcba
原産地:
広東省、中国
製造者のタイプ:
OEM/ODM
銅の厚さ:
18-70um
基材::
FR4
厚さ::
0.4/0.6/0.8/1.0/1.2/1.6/2.0。
最も小さい開き::
0.2 mm
表面処理::
OSPの吹きかかる錫金張り

プロジェクト
工程能力
詳しいプロセス説明
生産の層数
1~10の床
設計文書に従って、穴があいた版の1~10の層は作ることができる。
最高のサイズ
600x600mm
サイズは次Vカットの機械を渡すには余りにも大きい。
最低のサイズ
7x7mm
見直される7mmの必要性
輪郭の許容
±0.15mm
Vカットの版の形の許容0.15mm
版の厚さの指定
0.4~3.2mm
0.4/0.6/0.8/1.0/1.2/1.6/2.0。
厚さの許容
±10%
銅の沈殿、はんだの抵抗、錫の噴霧および他のプロセスは版の厚さに影響を与える。
リミット ライン幅
5mil （0.127mm）
線幅6mil （0.15mm）よりできるだけ大きい。
リミット ライン間隔
5mil （0.127mm）
行送り6mll （0.15mm）よりできるだけ大きい。
終了する銅の厚さ
1oz （35um）
1ozは20zおよび3ozに高めることができる慣習的な鋼鉄厚さである。
機械訓練
0.25~6.3mm
0.25は最低の開きであり、6.3は最高の開きである。
穴の許容
± 0.075mm
この許容は正当な修飾された範囲の内にある。
最低特性
幅≥0.15mm/の高さの≥ 0.85mm
かもしれない特性はあい昧性をもたらすには余りにも小さい。
形づくべきラインからの間隔
≥12mil （0.3mm）
安全距離を時どらかVカット保ちなさい。
溶接の抵抗のタイプ
感光性インク/無光沢インク
緑/青/白く/黒く/赤い/紫色オイル
間隔なしの困惑
Omm
賦課の郵送物の間に、中間整理は0である。
間隔をあけられた困惑
1.5mm
スプライスの間隔が1.5mmよりより少しのとき、どらの端の難しさは高められる。
