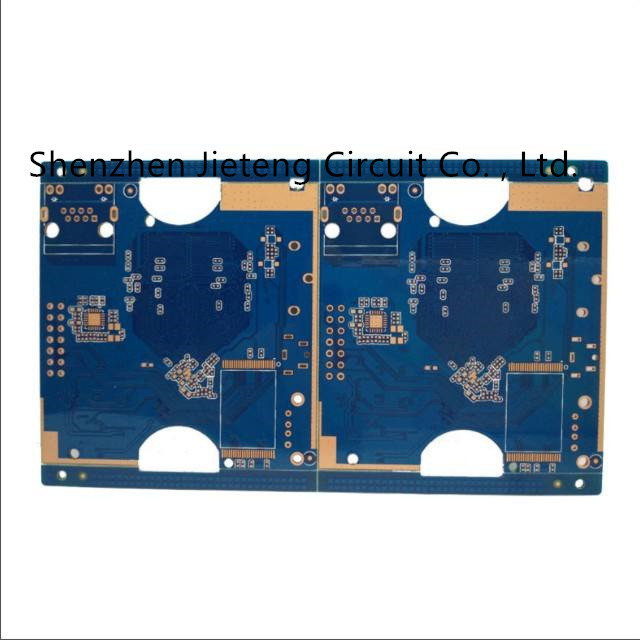

ODMのPolyimide多層PCBの製作ENEPIGの終わり

  • ODM Polyimide Multilayer PCB Fabrication ENEPIG Finish
  • ODM Polyimide Multilayer PCB Fabrication ENEPIG Finish
起源の場所 広東省、中国
ブランド名 JIETENG
証明 ISO/TS16949/RoHS/TS16949
モデル番号 ロジャース
最小注文数量 交渉可能
価格 negotiable
パッケージの詳細 空白のカートンの真空のパッキング
受渡し時間 5-8幾日配達
支払条件 交渉可能
供給の能力 1年ごとの150000の平方メートル/平方メートル

無料サンプルとクーポンについては、私に連絡してください。

whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
板厚さ 1.6mm 銅の厚さ 1oz
はんだマスクの色 緑 試験サービス E-テスト
PCBの標準 IPC-A-610D
ハイライト

ODM多層PCBの製作

,

Polyimide多層PCBの製作

,

ODMのpolyimide PCB
メッセージ
製品の説明

中国の良質の多層PCB assembly/PCBの製造業者

必要な細部
原産地:
広東省、中国
基材:
Shengyiの文書かLianmaoの文書
銅の厚さ:
0.5oz-4oz
板厚さ:
0.1-7MM
Min. Hole Size:
0.15MM、0.1MM （HDI （機械））
Min.線幅:
0.075MM
最少行送り:
0.075MM
表面の仕上げ:
OSP/Gold Finger/LFHASL/ENIG/ENEPIG
板サイズ:
カスタマイズしなさい
製品名:
多層サーキット ボード
材料:
FR-4/KBの材料/ShengyiまたはLianmao
MOQ:
1 PCS
適用:
医学の、産業制御、コミュニケーション、自動車
シートの厚さ:
0.1MM-7MM
タイプ:
多層サーキット ボード
証明書:
TS16949.ISO14001.ROHS.ISO9001

プロジェクト
工程能力
PCBプロセスの詳細な説明
層
1-20層PCBのサーキット ボード
PCBの層の数は設計ファイルの層の数を示す。現在、1-12枚のによ穴板は作り出すことができる。
版のタイプ
FR-4堅い板/aluminumの基質
FR-4シート（KingboardのA級の文書、GuoguoのA級の文書）の/Aluminum基礎シート{ハロゲンなしのサーキット ボード}
インク
Guangxin/Rongda/Lanbang
インクの質は直接それから直接プロダクトの性能に影響を与えるPCBの性能に抵抗するためにはんだに影響を与える。
最高のサイズ
680mm*1200mm
両面PCB板生産の最高のサイズ:4の680x1200mm、最高のサイズまたは6層PCB板生産:680x640mm
版の厚さの範囲
0.4--2.0mm
現在の注文生産PCB板厚さ:0.4/0.6/0.8/1.0/1.2/1.6/2.0--3.0mm
次元の正確さ
±0.15mm
CNCの輪郭の許容±0.15mmのVカットの版の輪郭の許容±0.15mm
版の厚さの許容（t≥1.0mm）
± 10%
以下の事項に注意して下さい::工程の理由が原因で（銅の沈降はのはんだのマスク、パッドの噴霧板の厚さを高める）、許容は一般に肯定的である。
版の厚さの許容（t<1>
±0.1mm
以下の事項に注意して下さい::工程の理由が原因で（銅の沈降はのはんだのマスク、パッドの噴霧板の厚さを高める）、許容は一般に肯定的である。
最低の線幅ライン時
4mil/4mil （0.1mm）
現在、4mil線幅生産のためにカスタマイズすることができ線幅およびライン トルクは4mil大きい
