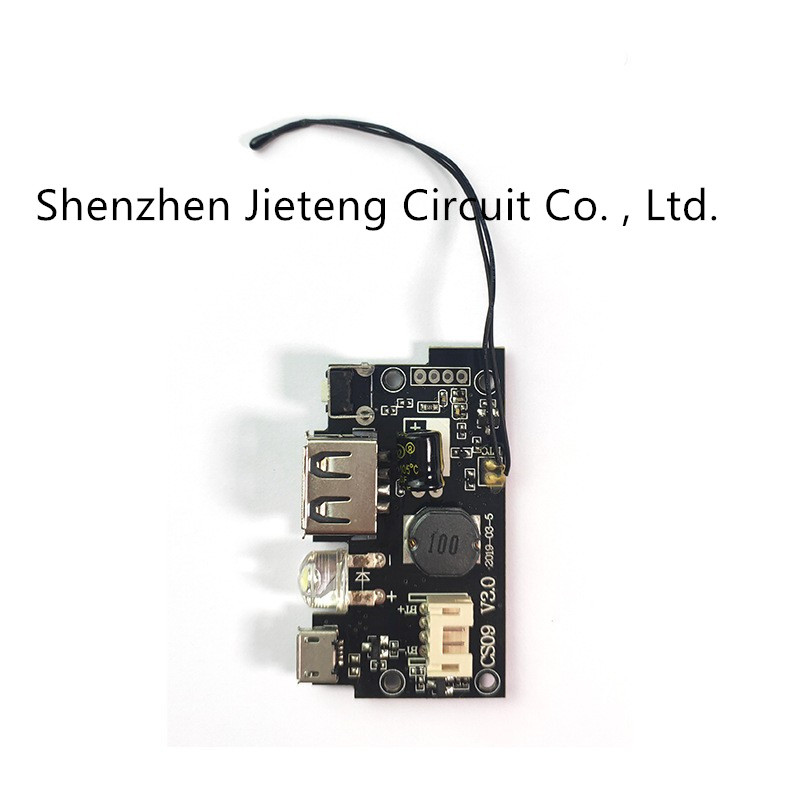

SMD LEDネットワーク カメラのための多層PCBの製作板

起源の場所 広東省、中国
ブランド名 JIETENG
証明 ISO/TS16949/RoHS/TS16949
モデル番号 ロジャース FR4
最小注文数量 交渉可能
価格 negotiable
パッケージの詳細 空白のカートンの真空のパッキング
受渡し時間 5-8幾日配達
支払条件 交渉可能
供給の能力 1年ごとの150000の平方メートル/平方メートル

無料サンプルとクーポンについては、私に連絡してください。

whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
Min.線幅 0.075mm 銅の厚さ 1oz
基材 CEM-1 試験サービス E-テスト
PCBの標準 IPC-A-610D 材料 FR4
ハイライト

カメラ多層PCBの製作

,

SMD多層PCBの製作

,

多層smdはPCB板を導いた

メッセージ
製品の説明

カメラのサーキット ボード ネットワーク カメラPCB板多層PCBの製作

必要な細部
型式番号:
PCB
原産地:
広東省、中国
銅の厚さ:
1OZ
板厚さ:
1.6±0.16mm、1.6±0.16mm
PCB色:
黒い
形:
カスタマイズされた形
パッケージ:
プラスチックの箱、泡箱およびカートン
モジュール数:
PCBA-IR PCBA--001

1 記述 PCBの指定
2 材料 FR-4/HTG150-180 FR4/CEM 1/CEM 3/ALUMINUm
3 1-20
4 板厚さ 0.2mm- 4.0mm
5 板厚さの許容 +/-10%
6 銅の厚さ 17.5um-175um (0.5oz-5oz)
7 最低の跡の幅 0.15mm
8 最低スペース幅 0.15mm
9 最低の訓練Dia 0.2mm
10 PTHの銅の厚さ 0.4-2mil (10-50um)
11 エッチングの許容 ±1mil (±25um)
12 Vカットの角度 25°、30°、45°、60°
13 ラインの真珠の強さ ≥ 6lb/in (≥ 107g/mm)
14 インピーダンス制御および許容 50Ω±10%
15 Twist&Wrap ≤ 0.5%
16 Soldermask 、緑、赤い、青い、黒い白い、黄色い
17 表面の終わり/めっき HASL/無鉛HASL/OSP/Goldのめっき/液浸Gold/ENIG
18 証明書 ROSH.ISO9001のULの証明書
19 ファイル Protel 99se/P-CAD/Autocad/Cam350
20 内部のパッキング 真空のパッキング、ポリ袋
21 外のパッキング 標準的なカートンのパッキング
