プログラム可能な回路電子PCB板1-12層ODM

起源の場所 広東省、中国
ブランド名 JIETENG
証明 ISO/TS16949/RoHS/TS16949
モデル番号 pcba
最小注文数量 交渉可能
価格 Negotiable
パッケージの詳細 堅いカートンはプラスチック泡シートで満ち、polybagsによって包まれたプロダクトは真空である。
受渡し時間 3-8幾日配達
支払条件 交渉可能
供給の能力 1週あたりの1000の部分/部分

無料サンプルとクーポンについては、私に連絡してください。

whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
銅の厚さ 1/2OZ 1OZ 2OZ 3OZ 基材 FR-4、
板厚さ 1.6mm~3.2mm Min.線幅 0.1mm/4mi
ハイライト

プログラム可能な電子PCB板

,

ODM電子PCB板

,

ODMのプログラム可能なサーキット ボード

メッセージ
製品の説明

工場は自動車PCB板医学の電気器具の主制御板監視のカメラ板を直接販売する

必要な細部
型式番号:
PCBA
タイプ:
原産地:
シンセン、中国
銘柄:
JIETENG PCBA
製造者のタイプ:
OEM SMTの工場
銅の厚さ:
1つのoz
製品名:
PCB板アセンブリ
適用:
電子工学装置
サービス:
ワン・ステップ サービス
証明書:
ROSH.ISO9001
はんだのマスク:
緑。赤い。青。白い。Black.Yellow
テスト サービス:
飛行調査のテスト
材料:
FR4 /aluminum/ceramicCEM1
層:
1-12層
シルクスクリーン色:
白い黒
MOQ:
1 PCS

1のあなたの図式的な図表に従ってPCBの/設計引くこと。

2のPCBの製作。
3のPCBの製造業。
4の構成の調達。
5のPCBアセンブリ- SMTのすくい、はんだ、退潮のはんだ、手動仕事。
6のPCBA機能テスト。

項目
技術的なデータ
項目
技術的なデータ
2-30 (層)
最低板厚さ
4layers:0.40mm/16mil
最高板サイズ
250x650mm
6layers:0.80mm/32mil
最低の線幅
0.10mm/4mil
8layers:1.00mm/40mil
最低ライン スペース
0.10mm/4mil
10layers:1.20mm/48mil
最低の穴のサイズ
0.20mm/8mil
絶縁抵抗
1E+12Ω (常態)
PTHの壁厚さ
0.020mm/0.8mil
アスペクト レシオ
10:1
PTH Diaの許容
±0.05mm/±2mil
熱衝撃
288℃/3x10Sec@288の℃
NPTHの穴Diaの許容
±0.025mm/±1mil
ゆがみおよびねじれ
≤0.7%
穴の位置の偏差
±0.05mm/±2mil
電気強さ
>1.3KV/mm
輪郭の許容
±0.1mm/±4mil
皮強さ
1.4N/mm
S/Mピッチ
0.08mm/3mil
はんだのマスクの摩耗
>6H
燃焼性
94V-0
インピーダンス制御
±5%

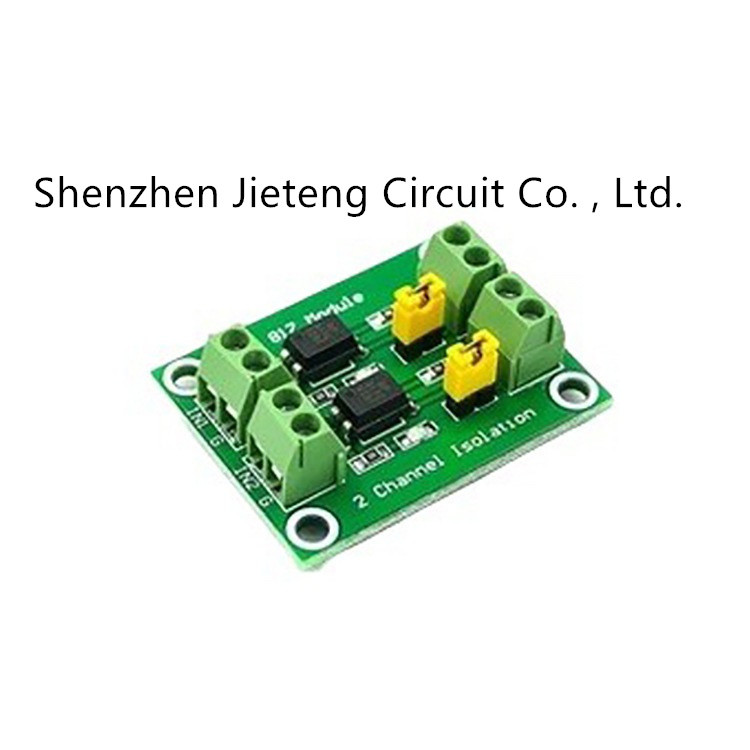

プログラム可能な回路電子PCB板1-12層ODM 0
