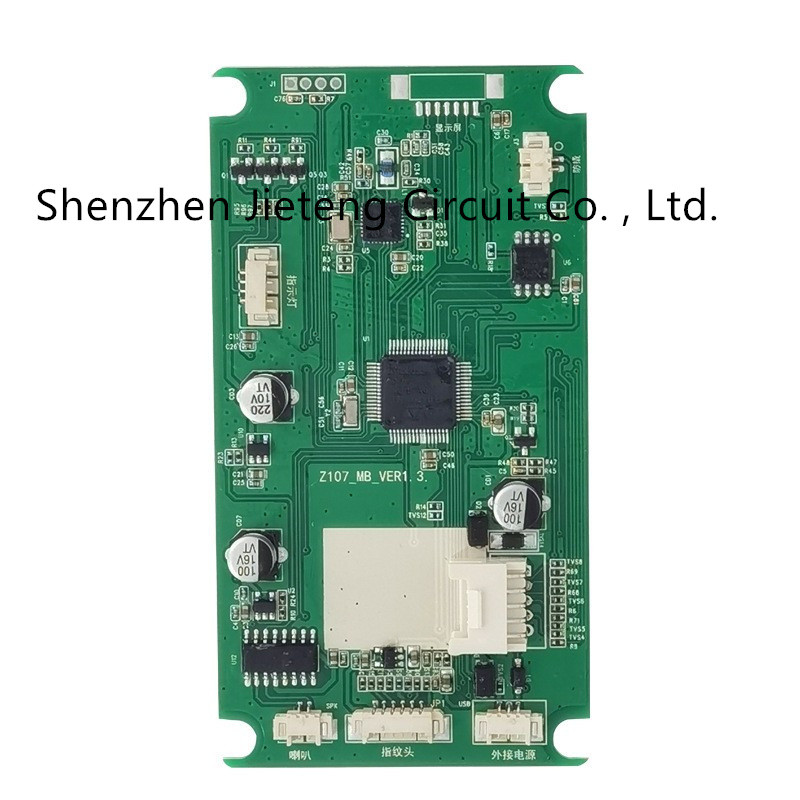

多層HDI PCB板CCTVのカメラのための適用範囲が広いプリント基板

起源の場所 広東省、中国
ブランド名 JIETENG
証明 ISO/TS16949/RoHS/TS16949
モデル番号 pcba
最小注文数量 交渉可能
価格 Negotiable
パッケージの詳細 堅いカートンはプラスチック泡シートで満ち、polybagsによって包まれたプロダクトは真空である。
受渡し時間 配達のための3-10日
支払条件 交渉可能
供給の能力 1週あたりの1000の部分/部分

無料サンプルとクーポンについては、私に連絡してください。

whatsapp:0086 18588475571

微信: 0086 18588475571

スカイプ: sales10@aixton.com

ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。

x
商品の詳細
銅の厚さ 1/2OZ 1OZ 2OZ 3OZ 基材 鋼鉄
最少行送り 3ミル(0.075 Mm) 最少穴のサイズ 機械訓練0.2mm;レーザーの訓練0.1mm
製品名 AC110V 220V InfaredはPCB板を導いた はんだマスクの色 Blue.green.red.black.white.etc
ハイライト

多層HDI PCB板

,

CCTVのhdi PCB板

,

HDIの適用範囲が広いプリント基板

メッセージ
製品の説明

多層制御板PCBのサーキット ボードWIFIのカメラのサーキット ボードPCBAのプログラム開発

必要な細部
型式番号:
PCB
原産地:
広東省、中国
銘柄:
JETTON
基材:
FR4/PP/CME/PI/aluminum/ceramics
銅の厚さ:
HOZ-6OZ
板厚さ:
0.4-4mm
Min. Hole Size:
0.1mm
最少線幅:
0.075mm
Min.行送り:
0.075mm
表面の仕上げ:
HASL-LE/OSP/ENIG/Immersionの錫/銀製/金
板サイズ:
546mm*650mm (最高)
製品名:
PCBのPCBアセンブリ(PCBA)
テスト サービス:
100%のEテスト
PCBの輪郭:
Vカットに打つことを導くCNC
PCBの標準:
IPC-A-610 D/IPC-III及びIPC-IIの標準
証明:
ISO/ROHS/IATF16949

FPCの製造業の機能
1~6
Min.Track幅/スペース
0.06mm/0.06mm
終了する板厚さ
0.027~1.0mm
輪郭の許容
±0.075mm
板厚さの許容
± 0.03mm
技術スクリーン
白い、黒い
基本的な銅の重量
1/3OZ、1/2OZ、1OZ、
分、リング
0.125mm
はんだのマスク
黒く/黄色
表面の仕上げ
液浸NI及び金
Min.Hole Diamater
0.1mm
許容のエッチング
±0.02%
補強剤の物質的なタイプ
PI/ペット/鋼鉄部分
適用
電子工学装置
Max.Panelのサイズ
250mm~600mm
証明書
ISO/RoHS/TS16949
