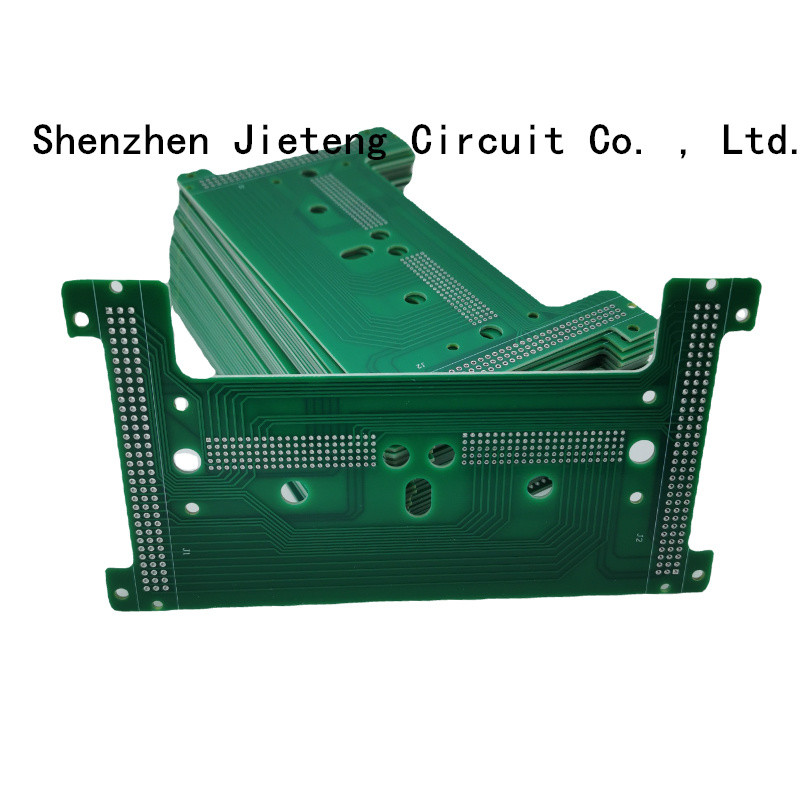

厚い銅PCBAのプリント基板 アセンブリENIPIG終わり
| 起源の場所 | 広東省、中国 |
|---|---|
| ブランド名 | JIETENG |
| 証明 | ISO/TS16949/RoHS/TS16949 |
| モデル番号 | ロジャース FR4 |
| 最小注文数量 | 交渉可能 |
| 価格 | negotiable |
| パッケージの詳細 | 空白のカートンの真空のパッキング |
| 受渡し時間 | 5-8幾日配達 |
| 支払条件 | 交渉可能 |
| 供給の能力 | 1年ごとの150000の平方メートル/平方メートル |
無料サンプルとクーポンについては、私に連絡してください。
whatsapp:0086 18588475571
微信: 0086 18588475571
スカイプ: sales10@aixton.com
ご不明な点がございましたら、24 時間対応のオンライン ヘルプをご利用ください。
x商品の詳細
| 銅の厚さ | 1oz | 基材 | ロジャース |
|---|---|---|---|
| 最少行送り | 0.2mm | Min.線幅 | 0.075mm |
| 最少穴のサイズ | 0.1mm | ||
| ハイライト | 銅のpcbaのプリント基板 アセンブリ,ENIPIGのpcbaのプリント基板 アセンブリ,ENIPIGのサーキット ボードのpcba |
||
製品の説明
プリント基板 アセンブリ厚い銅版3OZの監視カメラの版
PCBの製造業
中国の14年PCBの製造業者として、FASTPCBは電子産業に最も最近のプリント基板の技術および良質の標準を提供している。最も簡単なPCB板か最も複雑のものは何でも小さい容積からの大量生産にあなたの要求に、応じるために私達を信頼できる。
経験20年の
Stardardを受け入れなさい:軍、Medcial自動車、IPC III、私達は拡大したPCBの機能を提供する:、堅屈曲適用範囲が広い、堅いPCB HDI板、高いTG PCB
48までの層プロトタイプPCB
製造PCB板56までの層、原料:Fr4、ロジャース、アルロンの、Nelco Taconic、テフロン陶磁器Isola金属の中心
18までの層の大量生産
サポートPCBの表面プロセス:HASL-LF、金を、液浸の錫めっきする、ENIG液浸の銀、ENIPIG、OSP
PCBの製造業の機能:
| 記事 | 記述 | 機能 |
| 積層材料 | FR4、みょうばん高周波、高いTG FR4 FPC | |
| 板切断 | 層の数 | 1-48 |
| 内部の層のためのMin.thickness （CUの厚さは除かれる） |
0.003" （0.07mm） | |
| 板厚さ | 標準 | （0.1-4mm±10%） |
| Min. | 単一/倍:0.008±0.004」 | |
| 4layer:0.01±0.008」 | ||
| 8layer:0.01±0.008」 | ||
| 弓およびねじれ | 以上7/1000 | |
| 銅の重量 | 外のCUの重量 | 0.5-4 0z |
| 内部のCUの重量 | 0.5-3 0z | |
| 訓練 | 最低のサイズ | 0.0078" （0.2mm） |
| ドリルの偏差 | ±0.002 ″ （0.05mm） | |
| PTHの穴の許容 | ±0.002 ″ （0.005mm） | |
| NPTHの穴の許容 | ±0.002 ″ （0.005mm） | |
| はんだのマスク | 色 | 、緑、白い、赤い黒い、青い… |
| 最低のはんだのマスクのclearanace | 0.003の″ （0.07mm） | |
| 厚さ | （0.012*0.017mm） | |
| シルクスクリーン | 色 | 、白い、黄色い黒い、青い… |
| 最低のサイズ | 0.006の″ （0.15mm） | |
| 構成の調達 | はい | |
| PCBの許容 | ±5% | |
| 終わり板の最高のサイズ | 700*460mm | |
| MOQ | MOQ無し（1pcs） | |
| 表面の終わり | HASL、ENIGの液浸の銀、液浸の錫、OSP… | |
| PCBの輪郭 | 正方形、不規則な円（ジグと） | |
| パッケージ | QFN、BGA、SSOP、PLCC、LGA | |
| 小組立部品 | プラスチック、金属、スクリーン | |
| 最低ライン/スペース | 0.075/0.075mm | |
| 私達に利用できる専門の販売のチームがPCBの製造業との助けるために、送る自由な引用を今得るためにあなたのPCBファイル（GERBERファイル）をある! |
PCBのデザイン・サービス
PCBの設計は外部接続のレイアウト、内部電子部品の最適のレイアウト、金属の関係のそして穴を通した最適のレイアウトを考慮する必要があるおよび他の要因示すプリント基板の図式的な設計を。優秀なPCBの設計はよい回路の性能および熱放散の性能を実現するために生産費を救うことができる。WINTAI TECH.は作る、PCBの検査、SMTパッチ、構成サービス、等PCBの設計、PCB板を提供する費用効果が大きいPCBの製品とサービスに託される。
